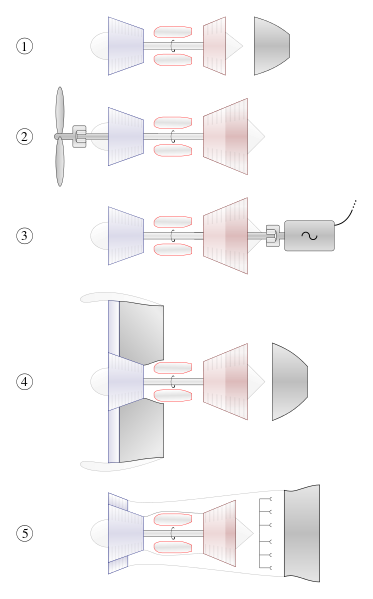

Beispiele für die verschiedenen Ausführungen einer Gasturbine: (1) Turbojet, (2) Turboprop, (3) Wellenleistungstriebwerk (hier mit elektrischem Generator), (4) Mantelstromtriebwerk (Turbofan), hohes Bypassverhältnis, (5) Mantelstromtriebwerk (mit Nachbrenner), niedriges BypassverhältnisHierbei kennzeichnen blau = Verdichter; rot = Turbine; grau = Schubdüse
